EQUIPOS PARA METALMECÁNICA

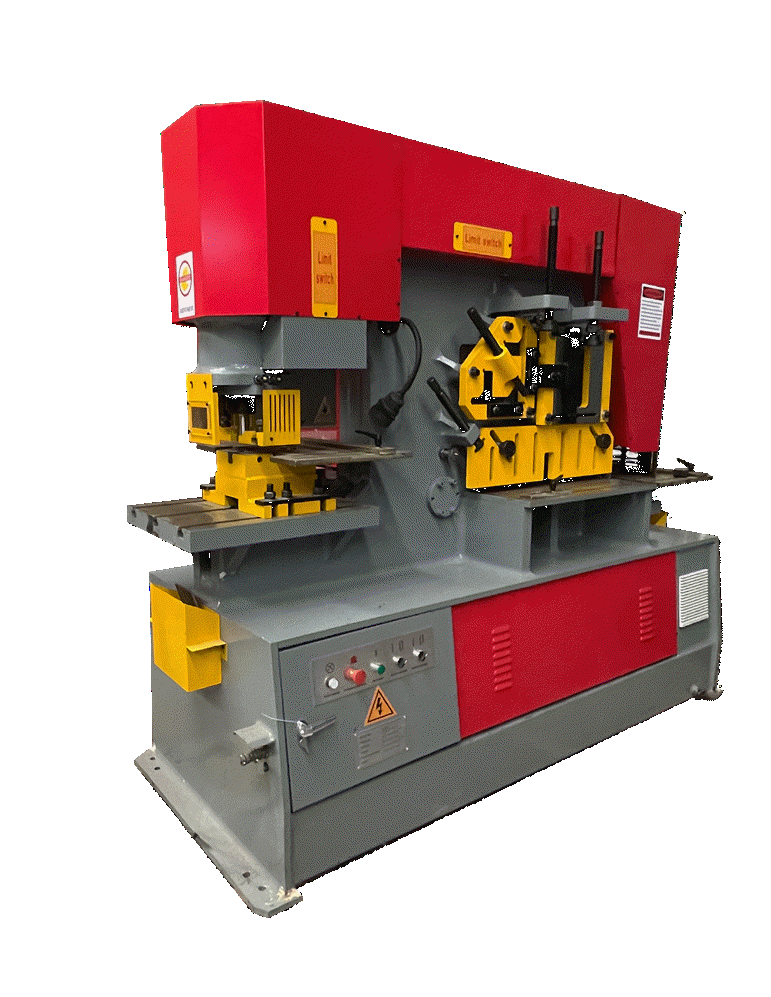

METALERO 5 ESTACIONES

Estaciones estándar:

• Cizallado
• Corte de sólidos
• Corte ángulo
• Punzonado
• Escantonado

Tabla de parámetros

SIERRAS

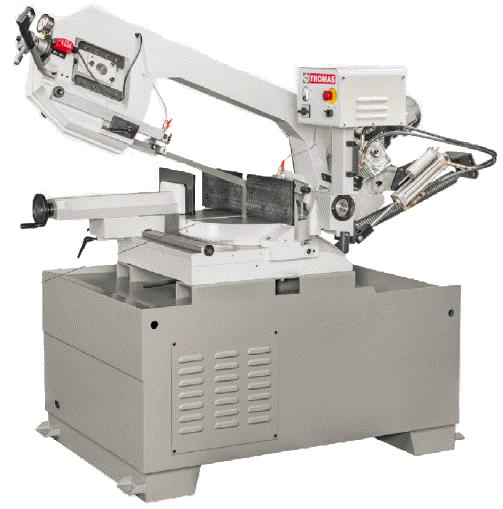

Características:

Grupo de tornillos de banco, dispositivo de rotacion y grupo de arco compuesto, estructura portante de la sierra realizada en carpintería de espesores, pedestal en chapa de acero, tratamientos anticorrocion de alta calidad componentes del grupo guía - hoja.

Equipo estándar

• Barra de tope de varilla.
• Escuadra de soporte de material.
• Hoja de sierra cinta bimetalica de 2750 x 25 x 09 mm.
• Llaves de servicio.
• Certificado de condormidad de acuerdo a la directiva de maquinas 2006/42 (CE).

Accesorios:

• Nebulizador neumático de cuchilla lubricante refrigerante.
• Pedal de arranque de ciclo.
• Transportador de rodillos modular en el lado de carga (2 metros).
• Transportador de rodillos lateral de descarga de 2 metros con tope de barra milimétrica.

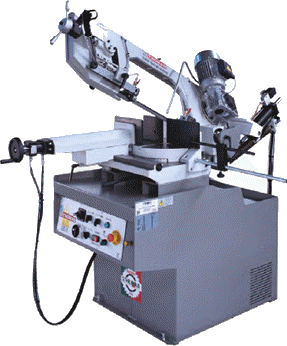

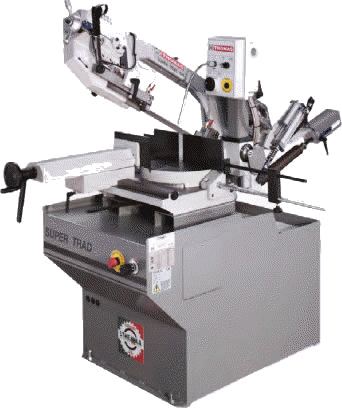

Características:

Estructura pesada y presición de corte, reductor de baño de aceite, dos velocidades de corte, mordaza con rápida sujeción y acercamiento rápido, plancha de apoyo material redondo (mesa giratoria), guía de presición combinada con carburo de tungsteno.

Modo dual:

Sistema de descenso del arco para freno hidráulico, el operador puede elegirla manera de corte mas adecuado entre, descripción  ajustable del arco que utiliza para crear un ciclo de forma autónoma, realiza comentamentede forma manual un ciclo de corte.

Accesorios:

• Mesa de rodillos L=2m (capacidad de carga de 240 Kg).
• Mesa de rodillos L=2m salida con barra graduada y tope manual.
• Mesa de rodillos L=2m entrada (capacidad de carga de 1000 Kg).
• Mesa de rodillos L=2 con barra graduada y tope manual (capacidad de carga de 1000 Kg).

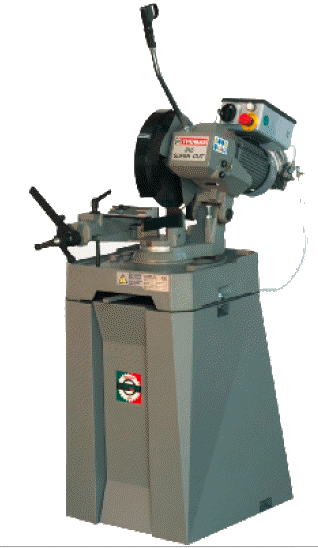

Características:

Ideal para el corte de perfiles mecánicos y materiales macizos (acros para construcción en general, etc.), Versión con capacidad de discos de 315 mm. Tornillo de banco con sistema de bloqueo rápido, manual con estribo anti rebabas y mordaza movil para cortes de 0°a 45° de izquierda a derecha. El reductor es compuesto en un engranaje en bronce y níquel con husillo templado y rectificado. Mordaza de cierre rápido con anti - rebabas.

Ciclo de Corte:

Tornillo de ajuste y bloqueo del material a cortar mediante volante.
Descenso manual de la cabeza del soporte del disco me-diante una palanca con interreuptor de acción sostenida.

Opcionales

• Hoja de disco de 315 mm.
• Motor monofásico de 0.9 kw.
• Motor de baja velocidad de 22 / 44 rpm.
• Pedestal en chapa de acero, tornillo de banco neumático.
• Ejecución completa del programa de trabajo.

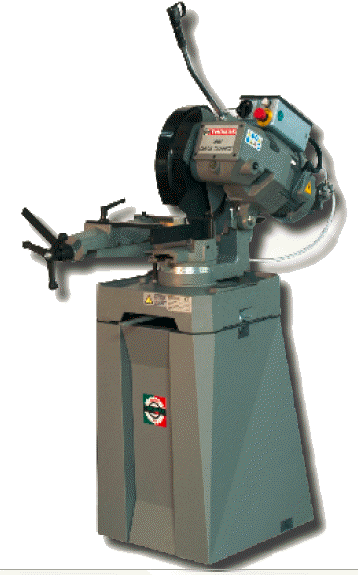

Características:

Ideal para el corte de perfiles mecánicos y materiales maci-zos (acros para construcción en general, etc.), Versión con capacidad de discos de 250 mm. Mordaza movil para cortes de 0° a 45° de izquierda a derecha. Doble velocidad de corte.

Ciclo de Corte

Regulación del tornillo de banco y bloqueo del material para cortar, a través del volante de maniobra. Descenso manual del cabezal portadisco mediante una pa-lanca con interruptor por acción sostenida.

Accesorios:

• Hoja de disco de 250 mm.
• Motor monofásico de 0.9 kw.

Características:

Estructura pesada y precisión de corte. Bajada del arco controlada por regulador hidráulico. Retorno hidráulico del arco. Mordaza con acercamiento rápido y plancha de apoyo para material sustituible en caso de desgaste. Guía para la cinta de precisión combinada de carburo de tungsteno y cojinetes. Mesa de trabajo reemplazable. Tensión mecánica de la hoja con volante. Micro interruptor de seguridad en la protección de la cuchilla.

Equipo estándar:

• Varilla de tope fija con escala milimétrica.
• Soporte de materiales.
• Sierra cinta bimetalica de 3810 x 27 x 0.9 mm
• Llaves de servicio.
• Certificado de conformidad conforme a la Directiva de Máquinas 2006/ 42 (CE)

Accesorios:

• Variador de frecuencia electrónico (inversor)
• Velocidad de correa de 20 - 100 m/min.
• Pulverizador de aceite para la cinta
• Mordaza hidráulica con apertura y cierre automáticos.
• Mesa de rodillos L: Salida 2m con barra de torsión y tope manual (capacidad de carga 1000 Kg).

Características:

Máxima eficiencia, calidad y robustes estructura rebajada para facilitar la carga de materiales pesados. Mordaza hidráulica. Pantalla digital para información sobre el número de piezas cortadas. Inversor para variar la velocidad de rotación de la cinta. Tensionamiento de la cinta hidráulica. Nuevo funcionamiento “DIGIT” con teclas / símbolos. Control de las partes funcionales de la sierra.

Equipo estándar:

• Varilla de tope fija con escala milimétrica.
• Soporte de materiales.
• Sierra cinta bimetalica de 5650 x 34 x 1 mm
• Llaves de servicio.
• Certificado de conformidad conforme a la Directiva de Máquinas 2006/ 42 (CE).

Accesorios:

• Pulverizador de aceite para la cinta.
• Mesa de rodillos L: 2m Entrada (capacidad de carga de 1000 Kg) .
• Mesa de rodillos L: Salida 2m con barra de torsión y tope manual(capacidad de carga 1000 Kg).

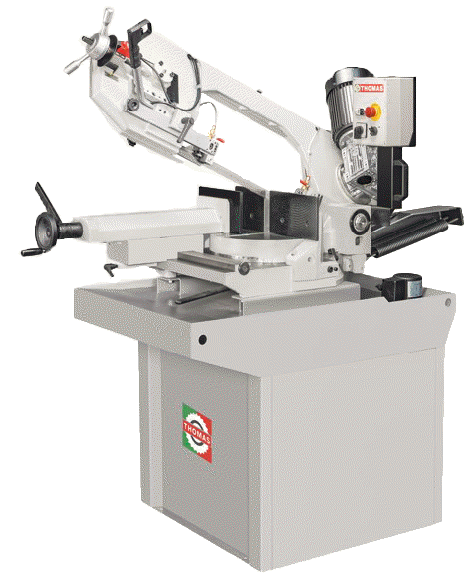

Características:

Mecanizado y acabado de piezas de alto nivel. Marco de sierra de hierro fudido sobre cojinetes cónicos gemelos y tuerca anular para proporcionar mayor estabilidad. Tensión mecánica de la hoja del volante. Tornillo de banco con palanca de bloqueo rápido. Guía de hoja de precisión con almohadillas de carburo de tungsteno y rodillos ajustables. Sensor térmico protegido por motor.

Equipo estándar:

• Varilla de tope fija con escala milimétrica.
• Soporte de materiales.
• Sierra cinta bimetalica de 2750 x 27 x 0.9 mm
• Llaves de servicio.
• Certificado de conformidad conforme a la Directiva de Máquinas 2006 / 42 (CE).

Accesorios:

• Transportador de rodillos lateral de carga modular de 2 metros.
• Camino de rodillos lateral de descarga de 2 metros con tope de barra y escala de medición milimétrica .

Características:

Mecanizado y acabado de piezas de alto nivel. Marco de sierra de hierro fundido sobre cojinetes cónicos gemelos y tuerca anular. Tensión mecánica de la hoja con volante. Tornillo de banco con palanca de bloqueo rápido. Guía de la hoja de precisión con almohadillas de carburo de tungsteno y rodillos ajustables.

Equipo estándar:

• Varilla de tope fija con escala milimétrica.
• Soporte de materiales.
• Sierra cinta bimetalica de 3310 x 27 x 0.9 mm
• Llaves de servicio.
• Certificado de conformidad conforme a la Directiva de Máquinas 2006 / 42 (CE)

Accesorios:

• Camino rodante en el lado de carga de 2 metros.
• Camino rodante en el lado de descarga de 2 metros con tope de barra.

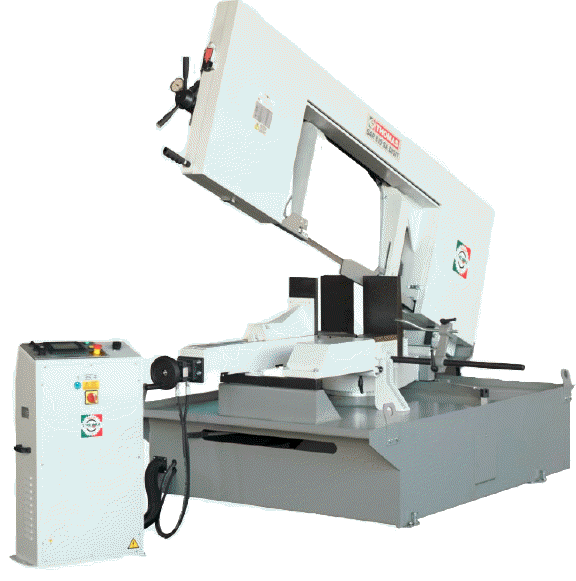

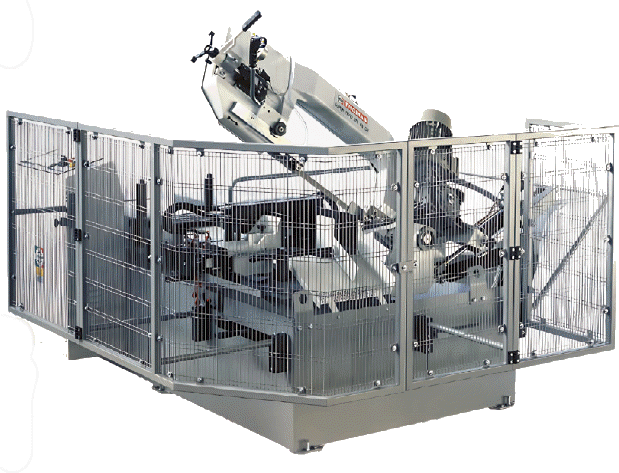

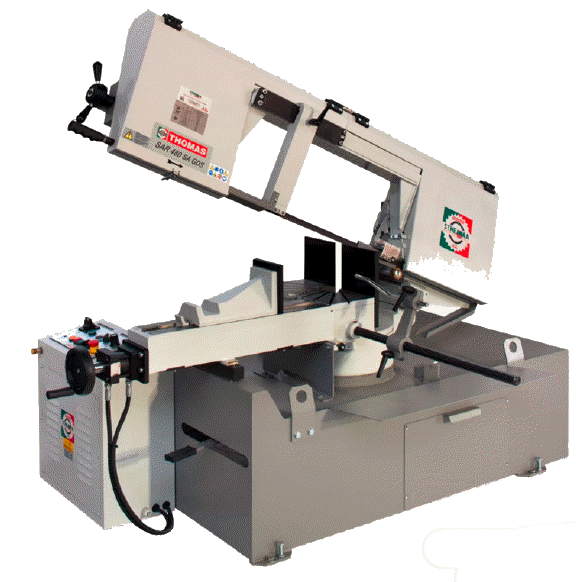

Características:

Permite realizar un ciclo de corte completo sin la presencia constante de un operador. Velocidad de corte variable mediante INVERTER de 20 a 105 m/min. Control TOUCH SCREEN con contador de piezas, horas de trabajo y autodiagnóstico. Automatización controlada por relé de seguridad. Mordaza hidráulica controlada por volante y palanca de bloqueo rápido. Posibilidad de corte de 0° a 60° a la derecha y 45° a la izquierda.

Equipo estándar:

• Barra de tope de varilla.
• Escuadra de soporte de material.
• Hoja de sierra cinta bimetalica de 3310 x 27 x 0.9 mm.
• Llaves de servicio.
• Certificado de condormidad de acuerdo a la directiva de Maquinas 2006 / 42 (CE).

Accesorios:

• Nebulizador neumático de cuchilla lubricante refrigerante.
• Pedal de arranque de ciclo.
• Transportador de rodillos modular en el lado de carga (2 metros).
• Transportador de rodillos lateral de descarga de 2 metros con tope de barra milimetrica.

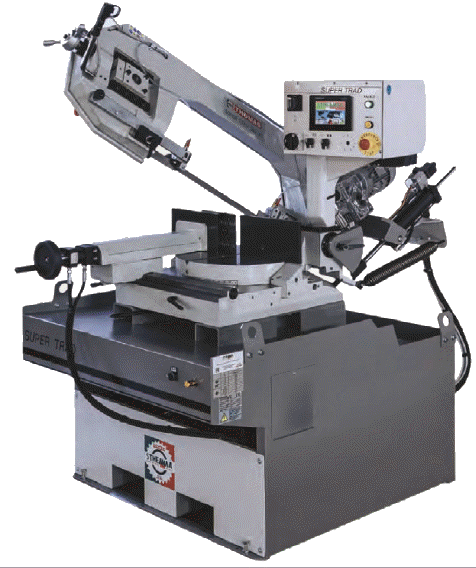

Características:

Controlador electrónico de fácil uso con display de pantalla táctil. Tensado hidráulico de la máquina. Velocidad ajustable de descenso del marco de la sierra. Controlada por un regulador hidráulico. Control automático de la longitud de corte y la carrera del retorno de la sierra. Velocidad de la cuchilla completamente variable mediante INVERTER de 20 a 105 m/min.

Controlador CN:

Recuento de piezas cortadas. Conteo de horas de trabajo parcial y total. Ciclo de corte programable. Cambio de ciclo de corte automático a modo manual. Notificaciones de estados y mensajes de error. Visualización de la absorción del motor. Visualización de la velocidad de rotación. Selección de idioma de la interfaz.

Mesa transportadora:

Las mesa están equipadas con lámina de cobertura rodillo a rodillo. Equipado con tornillos niveladores y alineadores verticales a la sierra, los transportadores de rodillo son disponibles como equi-pamiento opcional de la sierra. Módulos de 2000 mm de largo para capacidades de carga de hasta 2000

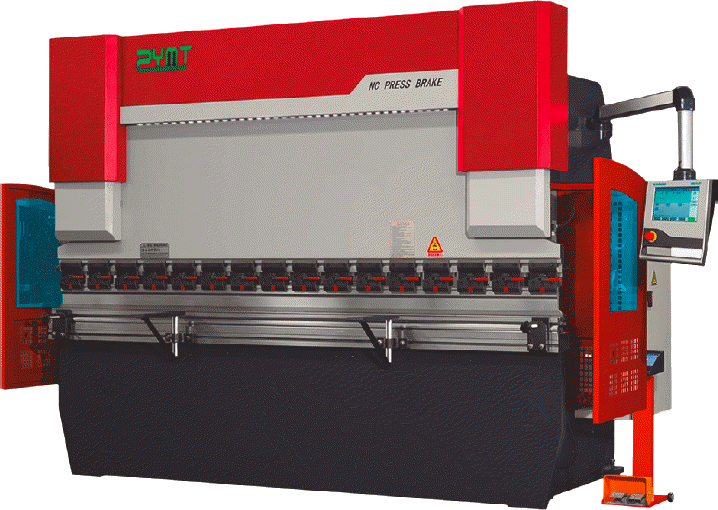

DOBLADORAS

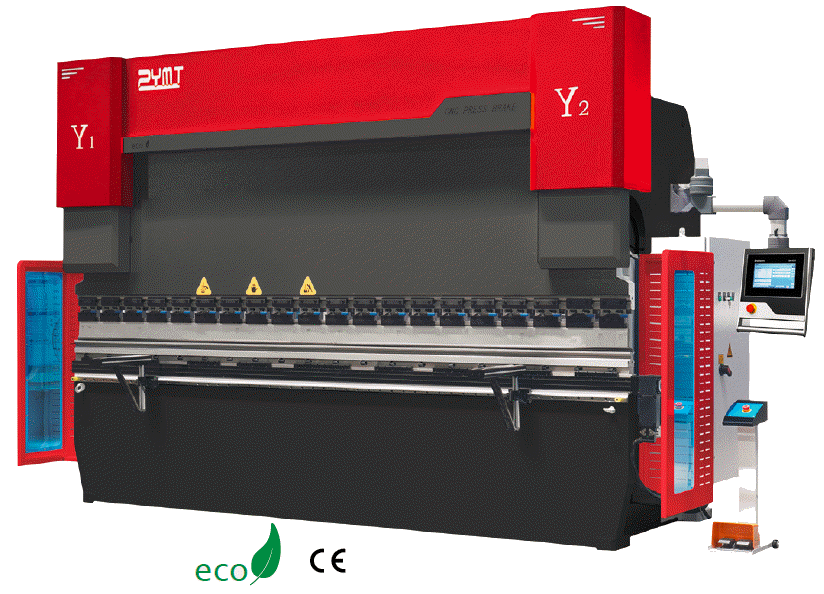

Cuerpo de la cama:

Fabricado en lámina de acero completamente soldada, tratado térmicamente en un horno de gran capacidad para eliminar tensiones internas y evitar de-formaciones. Esto garantiza la estabilidad y precisión de la máquina durante su uso.

Servomotor principal: Ahorra de energía: El sistema servo de bomba suministra aceite a pedido, lo que mejora en gran medida el efecto de ahorro de energía.
Reduce el ruido: El sistema de servobomba solo gira cuando es necesario, lo que da como resultado una reducción general del ruido hasta un 30%

DA-53T (Standard): Navegación táctil con teclas de acceso rápido, Pantalla TFT en color de alta resolución de 10,1”. Soporte para hasta 4 ejes (Y1, Y2 + 2 ejes auxiliares). Control de compensación (crowning, compensa la deflexión). Biblioteca integrada de productos, materiales y herramientas. Servo control con variador de frecuencia.

Mordazas tipo KYOKKO: La nueva tecnología de sujeción de dados para dobladoras de placa hace que el ajuste de los dados sea de forma rápida y eficiente, sin necesidad de intervención de más de dos operadores. La placa de sujeción trasera tiene dos pernos para sujetar y liberar herramientas. Las mordazas de pueden utilizar junto con los modelos de soporte convencionales.

Parámetros técnicos :

• Apertura máxima (mm): 350-900
• Recorrido del eje “x“ (mm): 600-1000
• Profundidad de garganta (mm): 350-700
• Longitud de plegado (mm):  2500-14000

Cuerpo de la cama:

Material y diseño del eje: El cuerpo del eje está fabricado en material forjado, lo que proporciona alta rigidez y buena elastici-dad. Además, cuenta con un dispositivo de ajuste fino y una resistencia limitada a la carga desigual.

Motor jaula de ardilla: El sistema hidráulico puede realizar un descenso rápido de la cortina, un descenso lento, una flexión a la velocidad de trabajo, un regreso rápido, una parada de emergencia en el control durante el proceso de ascenso y descenso.

E310P (Standard): Navegación táctil con teclas de acceso rápido. Pantalla TFT en color de alta resolución de 10,1”. Soporte para hasta 4 ejes (Y1, Y2 + 2 ejes auxiliares). Control de compensación (crowning, compensa la deflexión). Biblioteca integrada de productos, materiales y herramientas. Servocontrol con variador de frecuencia.

Mordazas tipo KYOKKO: La nueva tecnología de sujeción de dados para dobladoras de placa hace que el ajuste de los dados sea de forma rápida y eficiente, sin necesidad de intervención de más de dos operadores.  La placa de sujeción trasera tiene dos pernos para sujetar y liberar herra-mientas. Las mordazas de pueden utilizar junto con los modelos de soporte convencionales.

Parámetros técnicos:

• Apertura máxima (mm): 280-540
• Recorrido del deslizador (mm): 90-250
• Profundida de garganta (mm): 180-400
• Tonelaje (TON): 30-400

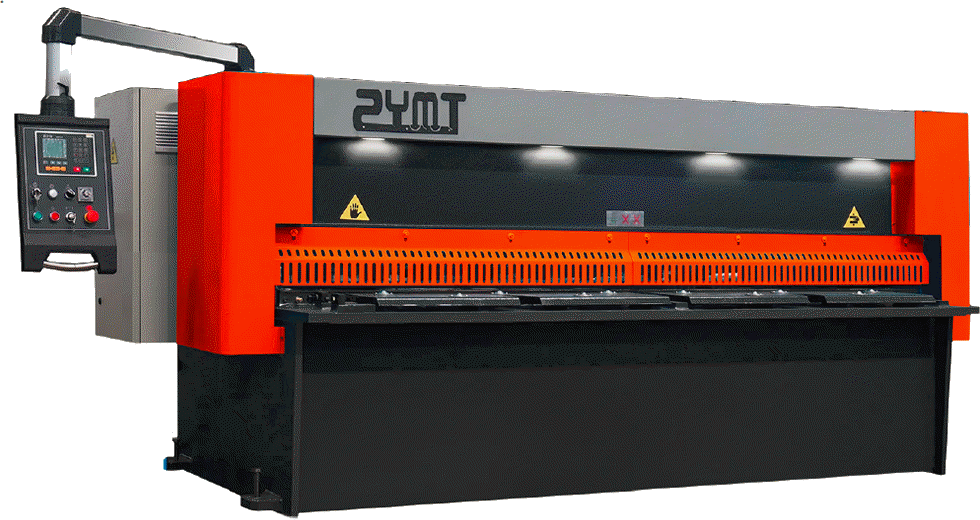

Cuerpo de la cama:

Su cuerpo principal, construido con una estructura soldada de acero, ofrece una resistencia excepcional, rigidez y estabilidad frente a vibraciones, asegurando un rendimiento óptimo incluso en condiciones de trabajo intensivas.

Motor jaula de ardilla: El motor jaula de ardilla del eje “X” es un tipo de motor eléctrico asíncrono ampliamente utilizado en maquinaria industrial por su robustez, eficiencia y bajo mantenimiento. En una cizalla hidráulica, este motor se encarga de accionar el husillo del eje “X”, proporcionando el movimiento necesario para ajustar la posición de las cuchillas o la mesa de trabajo.

El volante de ajuste de la separación: Este ajuste es crucial para adaptar la máquina a diferentes espesores de material, garantizando cortes precisos y limpios. El volante suele estar acoplado a un sistema de tornillo o husillo que transforma el movimiento giratorio en un desplazamiento lineal, permitiendo un control fino y gradual de la separación entre las cuchillas.

Estructura del péndulo: La estructura del péndulo es un componente mecánico que forma parte del sistema de corte de la cizalla hidráulica. Este diseño utiliza un movimiento de péndulo para controlar el desplazamiento de la cuchilla superior durante el proceso de corte. A diferencia de un sistema de corte recto, el movimiento de péndulo permite que la cuchilla se desplace en un arco, lo que reduce la fricción y el desgaste en las cuchillas, además de mejorar la precisión del corte.

Parámetros técnicos:

• Espesor del corte (mm): 4-16
• Recorrido del tope trasero (mm): 20-1000
• Velocidad de corte (c/m): 5-16
• Potencia principal: 5.5-22kw

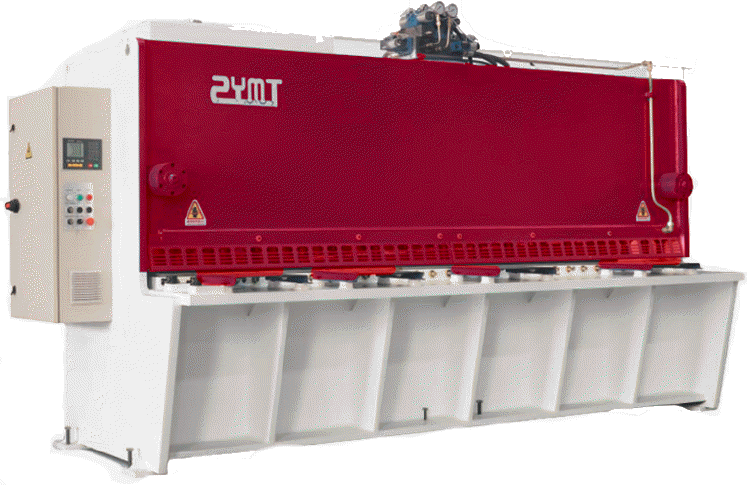

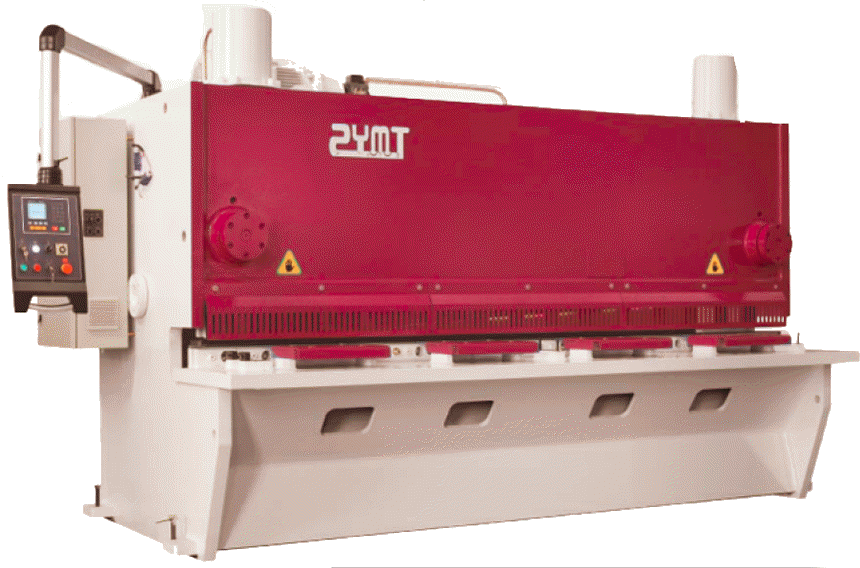

Funcionamiento del sistema de corte:

El corte se realiza mediante un pistón hidráulico que mueve la cuchilla de la herramienta hacia arriba y hacia abajo a lo largo de un riel guía, asegurando un movimiento suave y preciso.

Soporte neumático + rodillos deslizantes: La máquina IMME constituye una guillotina CN de grado industrial, totalmente eficaz y eficiente.

Cortina de protección para un uso seguro: La protección de seguridad de IMME en sus máquinas guillotina, cuenta con el estándar de seguridad (CE) de la Unión Europea (EU).

Control E21S (Standar): Control de tope trasero, Control para moto de CA general, Inversor de frecuencia, Funcionamiento inteligente, doble salida digital programable, Contador. De existencias, memoria de programa de hasta 40  programas y hasta 25 pasos por programa, Posicionamiento de un lado, función de retracción, Copia de seguridad / restauración de parámetros, Transmisión mm / pulgadas, Pantalla LCD.

Parámetros técnicos:

• Recorrido del tope trasero (mm): 750
• Espesor del corte (mm): 6-8
• Ángulo de corte: 1º30’- 2º30’

Característica principal:

Esta máquina combina robustez, precisión y un diseño eficiente para satisfacer las necesidades de corte en la industria metalmecánica. Fabricada con materiales de alta calidad, está diseñada para ofrecer un rendimiento confiable incluso en condiciones de uso prolongado.

Cilindros de Presión para Corte de Chapa Metálica: El dispositivo de prensado está compuesto por múltiples cilindros de presión instalados en la superficie inferior del panel. Su diseño garantiza: Fuerza de prensado proporcional al espesor de la chapa. Reinicio automático de la fuerza mediante tensión de resortes una vez completado el corte.

Cortina de protección para un uso seguro: Diseño con Bolas Móviles Universales: Permite un avance suave y preciso de la chapa durante la alimentación. Facilita el cambio rápido de posición de corte, optimizando tiempo y esfuerzo. Bolas desmontables para mantenimiento sencillo y rápido.

Control E21S (Standar): Pantalla hidráulica de alta definición. Controle motores y convertidores de frecuencia comunes. Posicionamiento inteligente del eje X. Programación de varios pasos, 40 programas, cada programa 25 pasos. Función de relé de tiempo incorporada. Cambio de función con un solo botón. Función de posicionamiento unilateral.

Parámetros técnicos:

• Recorrido del tope trasero (mm): 750
• Espesor del corte (mm): 6-8
• Ángulo de corte: 1º30’- 2º30’
